罗经理：18151729873
联系人：陆经理
电 话：15961125525
网 址：www.jstjfh.cn

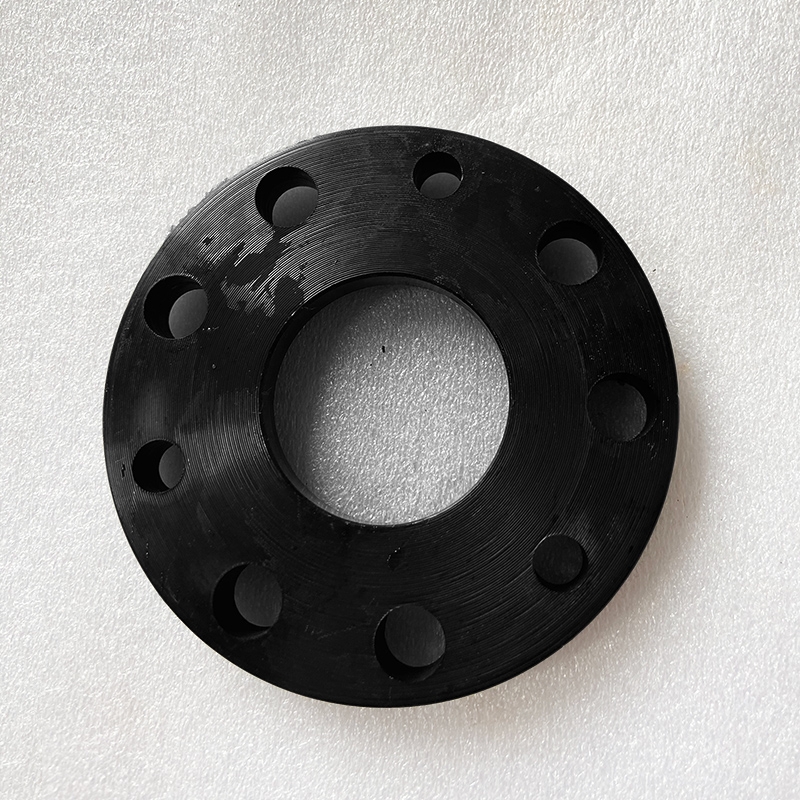

影响常州发黑质量的因素较多，其中主要的影响因素有溶液的成分、加热的温度和零件的化学成分，它们的变化对于零件的发黑质量有重要的影响。
溶液成分的影响
调整发黑溶液中氢氧化钠的含量，能够控制发黑液的温度，含量高则溶液的温度提高，但过高将造成氧化膜的疏松和多孔；如较低则沸点达不到工艺温度，零件表面生成的四氧化三铁膜薄，出现花斑，因此一般含量控制在500-8508。
亚硝酸钠或硝酸钠为形成氧化膜的重要介质，一般如亚硝酸钠含量髙，则生成的亚铁酸钠和铁酸钠多，氧化膜的形成速度快，氧化膜致密而牢固，但其膜薄故抗蚀性差；反之则氧化膜厚而疏松，且容易剥落，故生产中规定亚硝酸钠与氢氧化钠的质量比为1:（3-5）。
磷酸钠起到促进氧化膜的形成和增厚的作用；三价铁离子是15CrMo无缝管零件溶解下来的，如其含量低则生成的氧化膜厚而疏松，与零件基体的结合力差，一般其含量控制在0.5-2.08/1。
氢氧化钠可除去油污，使钢铁零件的表面产生轻微的腐蚀，析出铁离子，促使氧化膜的形成，其显著的作用是通过控制其含量能够调整发蓝液的温度，提高溶液的沸点。
